Модельный ряд роторных лопастных насосов Хиллманн предназначен для применения в пивоваренной, молочной, пищевой, фармацевтической и химической промышленности. Насос XD-Z может работать с жидкостями от малой до высокой вязкости; он сохраняет плавную характеристику, а низкое значение сдвига делает его идеальным для таких продуктов как кремы, гели, эмульсии, аэрированные смеси, а также чувствительные клетки и органические взвешенные твердые частицы.

Модельный ряд XD-Z подходит для CIP (безразборная мойка) и соответствует санитарному стандарту США 3-А. Кроме того, насос XD-Z сертифицирован EHEDG(Европейское Конструкторское Бюро по Гигиеническому Оборудованию) как полностью пригодный для безразборной мойки (CIP). Модельный ряд XD-Z является компактным, высокоэффективным и рассчитан на расходы до 60 м3/ч и давление до 20 бар. Новая усовершенствованная модульная конструкция обеспечивает большую гибкость применения и экономичное техобслуживание.

Стандартная конструкция

Редуктор насоса

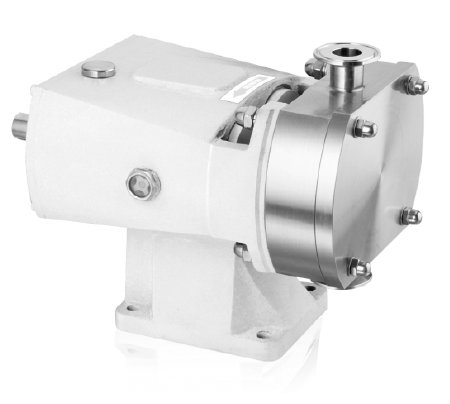

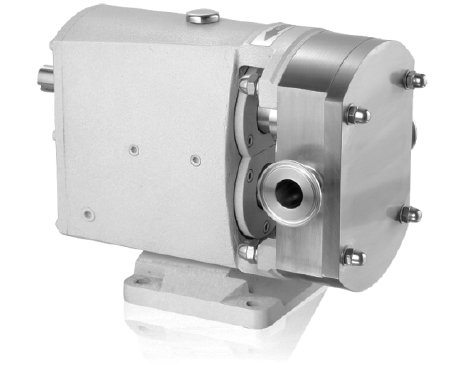

Насос XD-Z имеет традиционную лопастную конструкцию с надежным чугунным редуктором, что обеспечивает максимальную жесткость вала и легкость замены масляного уплотнения. Насосы XD-Z имеют универсальную конструкцию редуктора. Это обеспечивает гибкость при монтаже насосов, давая возможность располагать впускные и выпускные отверстия в вертикальной или горизонтальной плоскостях, изменяя положение ножек. Насосы XD-Z имеют специальные отливки на редукторе, что дает возможность располагать впускные и выпускные отверстия в вертикальной или горизонтальной плоскостях.

Конструкция головки насоса

Насосы XD-Z имеют сквозные впускные и выпускные каналы в санитарном исполнении в соответствии с международными стандартами, что обеспечивает максимальную эффективность впускных и выпускных каналов и характеристики NPSH (кавитационный запас по давлению ). Увеличенный диаметр и прямоугольные отверстия также позволяют обрабатывать продукты с очень высокой вязкостью. XD-Z в стандартной спецификации имеет трехлопастные роторы (с возможностью двухлопастных роторов) для обработки жидкостей, содержащих крупные нежные частицы. для всех роторов имеются технологическогоо три расчетные температуры, что позволяет эксплуатировать насос при максимальных температурах технологического процесса 70° С, 130°С как для прокачки жидкости, так и для СIP.

Материалы механических уплотнений

Углеродистая/нержавеющая сталь карбид вольфрама/карбид вольфрама, карбид кремния/карбид кремния и разновидности данных материалов, подходящие для перекачиваемой жидкости и требованиям различных применений. (Примечание: на всех типах уплотнений R90/Нусlеаn разновидности материалов отсутствуют)

Определение параметров насоса

Для того, чтобы правильно определить параметры роторного лопастного насоса, необходима следующая основная информация. Предоставление указанной ниже информации позволит нашим техническим специалистам подобра оптимальный насос.

Данные о продукте жидкости

• Перекачиваемая жидкость
• Вязкость
• Относительная плотность/плотность
• Температура перекачки, минимальная, нормальная и максимальная
• Температура беэразборной мойки, минимальная, нормальная и максимальная

Данные о рабочих характеристиках

• Расход. минимальный, нормальный и максимальный
• Напор/давление нагнетания (около выпускного патрубка насоса)
• Условие всасывания

Стандартная спецификация

• Впускные и выпускные каналы (с наружной резьбой в соответствии с BSP. DIN11851, Rdg, SМS, ISS/IDF, RJТ, IАМD/ЗА, Tri-сlаmp и другими стандартами или креплениями в соответствии с ВS4504/DIN2533, ASA/ANSI 150, ВS10Е и другими стандартами).
• Крышка корпуса насосной камеры с встроенным предохранительным клапаном.
• Нагревательные/охлаждающие рубашки седла для корпуса насосной камеры и рубашка крышки корпуса насосной камеры (не устанавливается при наличии предохранительного клапана).
• Двухкулачковые роторы из нержавеющей стали и неистирающегося сплава
• Обработка компонентов, контактирующих с продуктом, на основе электрополировки.
• В комплект насосного блока входит Насос + плита основания (низкоуглеродистая или нержавеющая сталь) + муфта с кожухом + электромотор с редуктором подходящий для (или поставляемый с) привода с частотным или ручным регулированием скорости (указать кожух двигателя и электропитание )
